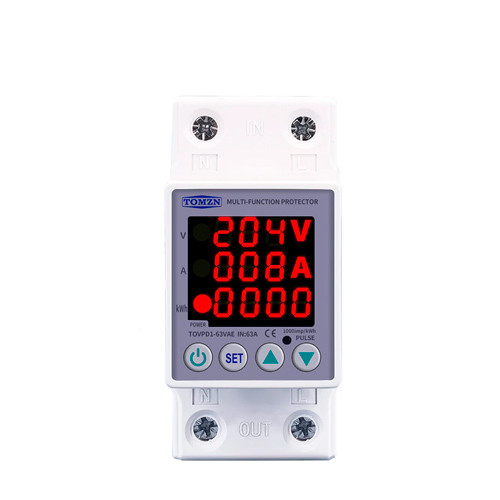

Реле напруги та струму з РК, лічильник кВт/г, 220В 63А 2DIN, TOMZN TOVPD1-63VAE

Багатофункціональне реле TOMZN TOVPD1-63VAE призначене для вимкнення електроприладів за підвищеної або зниженої напруги мережі, а також у разі перевищення зазначеного струму навантаження.

Дане реле оснащене лічильником для вимірювання споживаної енергії в кВт/г (нижній дисплей).
Для обнулення показаників лічильника потрібно одночасно натиснути кнопку set і вгору.

Пристрій легко монтується на стандартну DIN-рейку (займає 2 DIN) і готовий до використання прямо з коробки.

Функції реле:

• Вимкнення навантаження:
  • у разі перевищення зазначеної напруги мережі
  • у разі зниження напруги мережі до вказаного рівня
  • якщо споживаний струм перевищить зазначене значення
• Можливість ручного вимкнення й увімкнення навантаження
• Налаштування напруги відмик. і вмик. для верхньої й нижньої межі
• Налаштування часу затримки увімкнення через вимкнення
• Налаштування струму вимкнення
• Можливість корекції показників вольтметра (±10%, налаштування А13)
• Можливість корекції показників амперметра
• Можливість обнулення показників енергометра
• Режим повного відмикання після декількох перевипереджень струму
• Можливість зберігання в пам'яті всіх параметрів під час вимкнення мережі

Для відновлення заводських налаштувань потрібно затиснути кнопку вниз на понад 12 с.
Для запиту несправності потрібно затиснути кнопку вгору на понад 12 с.

• Легкочитаний РК-дисплей з підсвіткою для:
  • відображення напруги в мережі
  • відображення споживаного струму понад 1 А з точністю до десятих долей ампера
  • відображення останньої причини вимкнення
• Номінальна робоча напруга: 140-300 В АС, 50/60 Гц
• Діапазон значення захисту від перенапруги: 230 ~ 300 В (за замовчуванням 270 В)
• Час дії захисту від перенапруги: 0.1 ~ 30 с (за замовчуванням 0.5 с)
• Час затримки відновлення перенапруги: 1 ~ 500 с (за замовчуванням 10 с)
• Діапазон значень захисту від зниженої напруги: 140 ~ 210 В (за замовчуванням 170 В)
• Діапазон напруги відновлення за зниженої напруги: 145 ~ 215 В (по замовчуванню 175 В)
• Час дії захисту від зниженої напруги: 0.1 ~ 30 с (за замовчуванням 0.5 с)
• Час затримки відновлення за зниженої напруги: 1 ~ 500 сек (за замовчуванням 30 сек)
• Захист від перевантаження за струмом: 1-63 А (за замовчуванням 40 А)
• Діапазон дії перевантаження за струмом: 0.1 ~ 30 с (за замовчуванням 0.5 сек)
• Затримка відновлення: 1 ~ 500 с (за замовчуванням 30 с)
• Затримка увімкнення: 1 ~ 500 с (за замовчуванням 30 с)
• Споживана потужність: 2 Вт
• Матеріал: високоякісний пластик
• Розміри: 8.6 х 3.9 х 6.8 смli>
• Вага: 175 г
• У комплекті інструкція англійською мовою
