Шпиндель 2.2кВт ER20 80мм з водним охолодженням для ЧПУ, набір, кераміка
- В наявності
- Оптом і в роздріб
- Код: 7000006151
16 900 ₴
Показати оптові ціни- +380 (50) 312-30-55
- +380 (36) 240-44-80 Інтертелеком
- +380 (94) 967-44-80 Інтертелеком

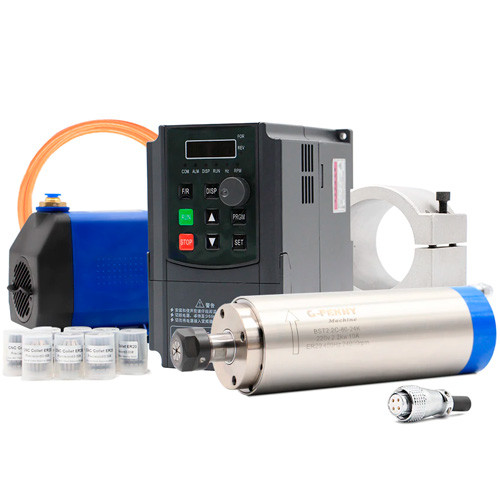

Набір, що включає найнеобхідніші комплектуючі для самостійного збирання ЧПУ верстата, складається з:
- Шпиндель G-Penny BST2.2-80-24K
Якісний і потужний шпиндель зі збільшеним обертовим моментом (водним охолодженням), який призначений для свердління, фрезерування, гравірування і обробки металу. Оснащений цанговим затискачем ER20, що дозволить кріпити фрези з хвостовиком великого діаметру, тим самим підвищуюючи його функціональність.
Водне охолодження відбувається за рахунок примусової циркуляції охолоджуючої речовини через сорочку всередині корпусу шпинделя.
- Ефективне охолодження незалежно від обертів шпинделя
- Стабільний температурний режим підшипників
- Номінальна потужність: 2.2 кВт
- Максимальна швидкість: 24000 об/хв
- Тип цанги: ER20
- Тип охолодження: водяне
- Кількість підшипників: 4
- Вид підшипників: керамічні
- Частота: 400 Гц
- Номінальний струм: 10 А
- Кількість фаз: 3
- Кількість контактів: 4
- Напруга живлення: 220 В
- Обертання: менше 0.01 мм
- Температура робочого навколишнього середовища: -10 ~ 40°C
- Матеріал: сталь
- Довжина: 247 мм
- Діаметр: 80 мм
- Вага: 5 кг
Зверніть увагу! Перш ніж під'єднати шпиндель до інвертора, потрібно здійснити налаштування інвертора. Якщо цього не зробити, збільшується вірогідність виходу з ладу обох комплектуючих.
- Інвертор YL620
Частотний перетворювач YL620 для керування електродвигуном (шпинделем) ЧПУ верстата. Дозволить задати потрібну швидкість обертання, швидкість прискорення, зупинки та інші параметри. Оснащений додатковим комунікаційним портом RS485 для підключення зовнішнього керування.
Підключення шпинделя до інвертора здійснюється через роз'єм на задній кришці шпинделя.
- Потужність: 2.2 кВт
- Вихідна частота: 0-400 Гц
- Максимальний робочий струм: 10 А
- Напруга живлення: 220 В
- Кількість вихідних фаз: 3
- LED-дисплей для налаштування і відображення параметрів
- Керування: 8 кнопок і потенціометр
- Вбудований вентилятор і вентиляційні отвори
- Матеріал: удароміцний пластик
- Розмір: 17 x 10.5 x 13.5 см
- Вага: 1230 г
- Інструкція на англ. мові в комплекті
- Занурювальна помпа RY-3500
Занурювальний водяний насос для забезпечення циркуляції охолоджуючої рідини в шпинделі. Кріпиться на 4 присоски, що йде в комплекті. Також комплектується перехідним штуцером з швидкою фіксацією шлангу 8 мм.
- Потужність: 80 Вт
- Виробництво: 3500 л/г
- Максимальна висота підйому води: 3.5 м
- Робоча напруга: 220 В
- Ступінь захисту: IPX8
- Матеріал: удароміцний пластик
- Розмір: 13.5 х 9.5 х 12 см (включаючи ручку)
- Довжина дроту живлення: 135 см
- Вага: 680 г
- Кронштейн
Спеціальний кронштейн у вигляді розрізаного хомута для кріплення шпинделя до плоскої поверхні верстата або каретки. Виготовлений з цільнолитого алюмінія. Комплектується 3 гвинтами, один з яких (по середині) є віджимним, для фіксування шпинделя на місці.
- Діаметр отвору: 80 мм
- Розмір основи: 14.7 х 7.8 х 1.3 см
- Вага: 1045 г
Зверніть увагу! Отвори в основі кронштейна для кріплення до верстата потрібно просвердлити самостійно.
- Трубка
Поліуретанова гнучка трубка для охолодження шпинделя.
- Зовнішній діаметр: 8 мм
- Внутрішній діаметр: 5 мм
- Мінімальний радіус згину: 19
- Робоча температура: від -5°C до 50°C
- Довжина: 5 м
Колір трубки може відрізнятися від представленого на картинці до лоту.
- Цанги ER20
Набір з 10 цанг (з різним діаметром отворів) під патрон ER20 для шпинделя ЧПУ-верстата.
- Зовнішній діаметр: 21 мм
- Висота: 31.5 мм
- Точність ≤ 0.008 мм
- Діаметр внутрішнього отвору: 3.175 мм, 4 мм, 6 мм (2шт), 6.35 мм, 8 мм (2шт), 10 мм, 12 мм, 12.7 мм
- Матеріал: вуглеродна сталь
Дана модель шпинделя оснащена керамічними підшипниками, які стійкі до високих і низьких температур. Керамічні підшипники мають низький коефіцієнт тертя, низький рівень шуму та тривалий термін служби. І більш підходять для використання шпинделя для алюмінія і твердої деревини.
- Ціна: 16 900 ₴
